    OPEL CORSA B (73_, 78_, 79_) 1.2 i 16V Лямбда-зонд после катализатора

    Руководство по ремонту
    OPEL CORSA B (73_, 78_, 79_) 1.2 i 16V
    Лямбда-зонд после катализатора


    общие данные

    Для регулировки состава смеси отрегулированных катализаторов для определения содержания кислорода в отработавшем газе в качестве датчика используется лямбда-зонд. Оно определяет отношение остаточного содержания кислорода в отработавшем газе к содержания кислорода в воздухе.

    Соотношение горючего и воздуха во всех режимах работы двигателя должно быть настроено таким образом, чтобы происходило полное сгорание. Соответствующее стехиометрическое отношение составляет в зависимости от качества (октановое число) горючего приблизительно 14,7 kg воздуха : 1 kg горючего. Это отношение определяется как λ=1.

    Лямбда-зонд посредством сгенерированного напряжения даёт блоку управления сигнал на изменение соотношения топлива и воздуха.

    Кислородный датчик со скачкообразным изменением сигнала : В области перехода около λ=1, так называемого окна λ параметрическая кривая очень крутая. Напряжение там изменяется почти что скачкообразно.

    Устанавливаются преимущественно типы 3.
    Циркониевый зонд работает как источник напряжения, он отдаёт напряжение.

    Титановый зонд работает как переменное сопротивление.
    Это сопротивление зонда образует вместе с встроенным в ECU сопротивлением делитель напряжения. Блок управления распознаёт таким образом переменное напряжение.

    Широкополосный кислородный датчик через насосную ячейку подаёт в измерительную камеру столько отработанного газа, чтобы за счёт содержания кислорода на электроде создалось по возможности неизменное напряжение. (λ=1)
    На основе потребления тока насосной ячейкой и напряжения сигнала электродов рассчитывает точное значение лямбда.

    Частые причины неизменения или медленного изменения напряжения:

    - Термическая перегрузка лямбда-зонда.
    - Неисправна система подогрева лямбда-зонда / Лямбда-зонд(-ы) слишком холодный(-ые).
    - Лямбда-регулировка была выключена блоком управления двигателя из-за ошибок в системе впрыска.
    - Высокоомное короткое замыкание на массу или на плюс в лямбда-зонде из-за попадания воды.
    - Плохие кабельные соединения лямбда-зонда (неисправность соединения на массу!)
    - Напряжение лямбда-зондов из-за старения; загрязнение слишком незначительно.
    Циркониевый зонд ( Электрохимический кислородный датчик со скачкообразным изменением сигнала )
    1 Отработанные газы 2 Наружный воздух
    3 Электрод(-ы) 4 Измерительный прибор
    5 Блок управления двигателя

    Титановый зонд ( Резисторный кислородный датчик со скачкообразным изменением сигнала )
    1 Отработанные газы 2 Наружный воздух
    3 Электрод(-ы) 4 Измерительный прибор
    5 Блок управления двигателя

    Широкополосный кислородный датчик
    1 Отработанные газы 2 Наружный воздух
    3 Электрод(-ы) 4 Измерительный прибор
    5 Блок управления двигателя 6 Насосная ячейка
    7 Измерительная камера 8 Диффузионная область
    Кислородный датчик (пример положительный) Кислородный датчик (пример отрицательный)

    Проверить работу лямбда-зонда.
    Проверка сигнала

    Проверка при помощи осциллоскопа

    Запустить двигатель и довести до рабочей температуры. >80°C
    Осциллограмма должна быть видна на осциллоскопе.
    Необходимо достичь постоянной частоты сигнала.

    Если заданные значения не достигаются, заменить лямбда-зонд.

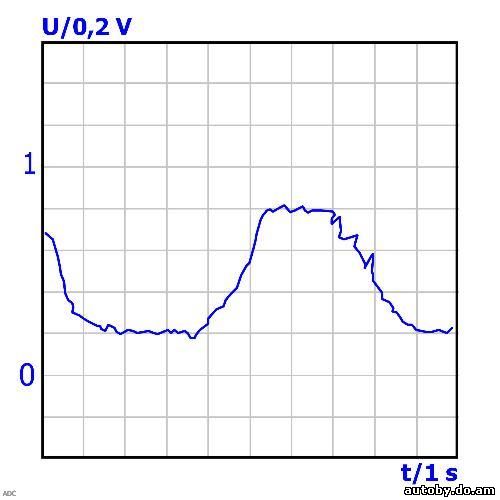

    Циркониевый зонд Титановый зонд
    Широкополосный кислородный датчик Широкополосный кислородный датчик

    Проверить работу лямбда-зонда.
    Проверка сигнала

    Проверка вольтметром

    Запустить двигатель и довести до рабочей температуры. >80°C

    Лямбда-зонды требуемый(е) параметр(ы)
    Циркониевый зонд 0,1 - 0,9 V
    Титановый зонд 0,2 - 4,8 V
    Широкополосный кислородный датчик 0,4 - 0,5 V

    Если заданные значения не достигаются, заменить лямбда-зонд.
    Циркониевый зонд / Титановый зонд Широкополосный кислородный датчик

    Проверить лямбда-зонд(-ы).
    Проверить электропитание.

    Выключить зажигание.
    Вытащить штепсель - лямбда-зонда.

    Включить зажигание.

    Измерить напряжение.

    Лямбда-зонды требуемый(е) параметр(ы)
    Титановый зонд 5 V

    Если заданное значение не достигается, действовать как указано ниже:
    - Проконтролировать отсутствие короткого замыкания или обрыва электропровода(-ов) между лямбда-зондом и блоком управления двигателя.
    - Если нет обрыва линии или короткого замыкания, заменить блок управления двигателя.
    Циркониевый зонд / Титановый зонд
    Проверить подогрев лямбда-зонда
    Проверить электропитание.

    Выключить зажигание.
    Вытащить штепсель - лямбда-зонда.

    Включить зажигание.

    Измерить напряжение.

    Лямбда-зонды требуемый(е) параметр(ы)
    Циркониевый зонд / Титановый зонд 12 V
    Широкополосный кислородный датчик 12 V
    Широкополосный кислородный датчик

    Проверить подогрев лямбда-зонда
    Внутреннее сопротивление

    Выключить зажигание.
    Вытащить штепсель - лямбда-зонда.

    Выполнить измерение сопротивления.

    Лямбда-зонды требуемый(е) параметр(ы)
    Циркониевый зонд
    холодный 3 Ω
    тёплый 15 Ω
    Титановый зонд
    холодный 4,5 Ω
    тёплый 15 Ω
    Широкополосный кислородный датчик
    - 3 - 10 Ω

    Если заданные значения не достигаются, заменить лямбда-зонд.
